OSCILLOSCOPE



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi Dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur[kembali]

1. Kalibrasi oscilloscope

a. Hidupkan oscilloscope dan tunggu beberapa saat sampai pada layar akan muncul berkas elektron

b. Atur posisi sinyal pada layar sehingga terletak di tengah-tengah

c. Hubungkan input kanal A dengan terminal kalibrasi yang ada pada oscilloscope

d. Amati bentuk gelombang dan tinggi amplitudonya

2. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Susun rangkaian seperti gambar berikut



● Tegangan Searah

a. Atur output power supply sebesar 4 Volt

b. Hubungkan input kanal B oscilloscope dengan output power supply

c. Atur saklar oscilloscope pada DC, bacalah dan amati berapa tegangan yang diukur oleh oscilloscope

· Tegangan Bolak Balik

a. Atur generator sinyal pada frekuensi 1 kHz gelombang sinusoidal, dengan besar tegangan 4 Vp-p

b. Kemudian ukur dan amati tegangan ini dengan oscilloscope

3. Mengukur dan Mengamati Frequency

a. Susun rangkaian seperti gambar berikut

b. Hubungkan output dari function generator dengan input kanal A oscilloscope. Saklar fungsi dari function generator pada posisi sinusoidal

c. Amati bentuk gelombang yang muncul pada layar, kemudian ukurlah frekuensinya. Catat penunjukan frekuensi dari function generator

d. Bandingkan hasil pengukuran frekuensi dengan oscilloscope dengan frekuensi yang ditunjukan oleh function generator

e. Ulangi langkah b dan c untuk gelombang gigi gergaji (segitiga) dan gelombang pulsa

4. Membandingkan Frekuensi dengan Cara Lissajous

a. Susun rangkaian seperti gambar berikut

b. Atur selektor time base oscilloscope pada posisi XY dan saklar pemilih kanal pada posisi A dan sinkronisasi pada posisi B

c. Hubungkan sinyal dengan frekuensi yang tidak diketahui pada input A dan sinyal dengan frekuensi yang dapat dibaca pada input B

d. Atur frekuensi sinyal pada kanal A, sehingga diperoleh gambar seperti salah satu dari gambar 2.1. Kemudian amati berapa perbandingan frekuensinya. Bacalah penunjukan frekuensi generator

e. Ulangi langkah b dan c untuk frekuensi yang lain dan catat hasilnya dalam bentuk gambar gelombang Lissajous

f. Atur perbandingan X:Y pada 1:1, 1:2, 1:3, 2:1, 2:3, 3:1, 3:2

 2. Hardware [kembali]

1. Generators

Function Generator

2. Oscilloscope

Oscilloscope Dual Trace

4. Probe Kusus

 3. Rangkaian Simulasi Dan Prinsip Kerja [kembali]

1. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Prinsip Kerja:

    Pada rangkaian ini, sumber DC atau power supply sebesar 4v dihubungkan dengan kanal B pada oscilloscope untuk mengamati dan mengukur tegangan dari arus searah. Untuk grafik sinusoidal dari signal generator diatur frekuensi sebesar 1KHz dan tegangan 4Vp-p, lalu dihubungkan dengan kanal A pada oscilloscope, sehingga ketika rangkaian dijalankan, maka grafik dari oscilloscope dapat diamati.

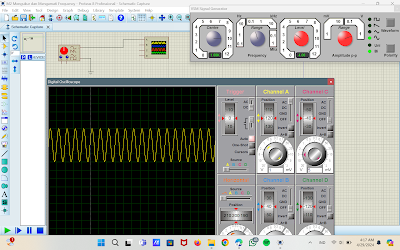

2. Mengukur dan Mengamati Frequency

Prinsip Kerja:

    Pada rangkaian ini dihubungkan output function generator yaitu grafik sinusoidal dengan input kanal A dari oscilloscope. Lalu catat hasil yang menunjukkkan frekuensi function generator lalu bandingkan dengan hasil frekuensi yang ditunjukkan pada oscilloscope.

3. Membandingkan Frekuensi dengan Cara Lissajous

Frekuensi Generator A (fx): Frekuensi Generator B (fy)

(fx):(fy) = 1:1

(fx):(fy) = 1:2

(fx):(fy) = 1:3

(fx):(fy) = 1:1

(fx):(fy) = 2:1

(fx):(fy) = 2:3

(fx):(fy) = 3:1

(fx):(fy) = 3:2

Prinsip Kerja:

    Pada rangkaian ini digunakan dua buah function generator yang masing-masing dihubungkan pada kanal A dan kanal B dari oscilloscope.  Sinyal yang tidak diketahui dihubungkan pada input A dan sinyal yang dapat dibaca dihubungkan pada kanal B. Atur frekuensi pada kanal A sampai terbentuk seperti salah satu gambar 2.1 yang ada pada modul, kemudian amati perbandingan frekuensinya.

 4. Video Demo [kembali]

Kalibrasi Oscilloscope

Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Mengukur dan Mengamati Frequency

Membandingkan Frekuensi dengan Cara Lissajous

 5. Kondisi [kembali]

a. Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

b. Mengukur dan Mengamati Frequency

c. Membandingkan Frekuensi dengan Cara Lissajous

 6. Video Penjelasan [kembali]

Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik

Mengukur dan Mengamati Frequency

Membandingkan Frekuensi dengan Cara Lissajous

Video Penjelasan Blog

 7. Download File [kembali]

• Datasheet Oscilloscope [Download]
• Datasheet Function Generator [Download]
• File Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik [Download]
• File Rangkaian Mengukur dan Mengamati Frequency [Download]
• File Rangkaian Membandingkan Frekuensi dengan Cara Lissajous [Download]
• Video Rangkaian Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik [Download]
• Video Rangkaian Mengukur dan Mengamati Frequency [Download]
• Video Rangkaian Membandingkan Frekuensi dengan Cara Lissajous [Download]
• Video Demo Kalibrasi Oscilloscope [Download]
• Video Demo Mengukur dan Mengamati Tegangan Searah dan Tegangan Bolak-Balik [Download]
• Video Demo Mengukur dan Mengamati Frequency [Download]
• Video Demo Membandingkan Frekuensi dengan Cara Lissajous [Download]
• Video Penjelasan Blog [Download]
• File Tugas Pendahuluan Modul 2 [Download]
• File LA Modul 2 [Download]
