1. Pendahuluan[Back]

Synchronous counter with different control inputs adalah jenis rangkaian pencacah digital yang menggunakan sinyal clock bersama (serempak) untuk semua flip-flop di dalamnya, serta dilengkapi dengan berbagai input kontrol seperti enable, reset, preset, up/down dan sebagainya. Tidak seperti asynchronous counter, di mana flip-flop berubah keadaan secara bertahap (berantai), synchronous counter menjamin bahwa semua bit output berubah secara bersamaan, sehingga menghasilkan performa yang lebih cepat dan akurat.

Rangkaian ini sering digunakan dalam sistem digital yang memerlukan pencacahan maju atau mundur secara fleksibel, seperti pada sistem waktu nyata (real-time systems), pengatur posisi, atau pengendali logika terprogram (PLC). Dengan adanya input kontrol yang bervariasi, pengguna atau sistem dapat menentukan arah pencacahan, memulai atau menghentikan pencacahan, bahkan mengatur ulang nilai hitungan secara dinamis sesuai kebutuhan aplikasi.

Dengan memanfaatkan sifat sinkron dari counter serta pengaruh input kontrol, rangkaian ini memberikan fleksibilitas tinggi dalam pengendalian proses pencacahan serta meningkatkan efisiensi dalam perancangan sistem logika digital yang kompleks.

2. Tujuan[Back]

• Untuk memenuhi tugas mata kuliah Elektronika yang diberi oleh Bapak Dr. Darwison, M.T

• Memahami prinsip kerja BCD (Binary Coded Decimal) counter.

• Mengetahui cara BCD counter menghitung dan merepresentasikan angka 0–9 dalam bentuk biner.

• Mempelajari cara menghubungkan output BCD counter ke perangkat display (misalnya seven segment).

3. Alat dan Bahan[Back]

1). 4746 Dual JK Flip Flop

Spesifikasi:

• Parameter	Nilai
  Tegangan suplai (Vcc)	4,75 – 5,25 V
  Tegangan input tinggi (VIH)	≥ 2,0 V
  Tegangan input rendah (VIL)	≤ 0,8 V
  Tegangan output tinggi (VOH)	≥ 3,5 V
  Tegangan output rendah (VOL)	≤ 0,25 V
  Arus output (sink)	Max 8 mA
  Arus output (source)	Max 0,4 mA

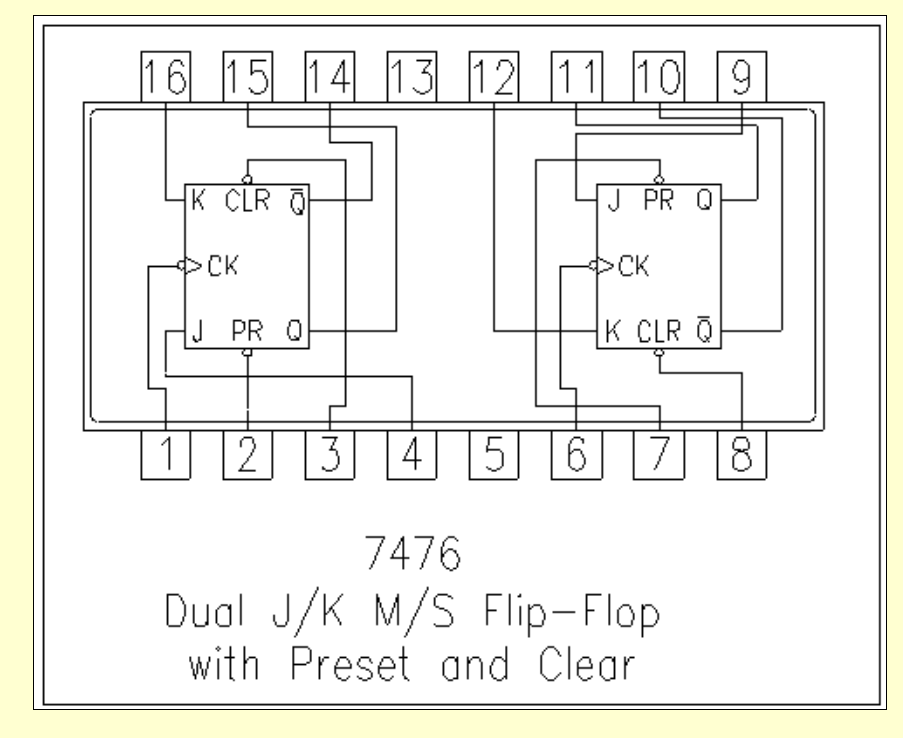

Konfigurasi Pin:

Pin Number	Description
1	Clock 1 Input
2	Preset 1 Input
3	Clear 1 Input
4	J1 Input
5	Vcc - Positive Power Supply
6	Clock 2 Input
7	Preset 2 Input
8	Clear 2 Input
9	J2 Input
10	Complement Q2 Output
11	Q2 Output
12	K2 Input
13	Ground
14	Complement Q1 Output
15	Q1 Output
16	K1 Input

 Tabel Kebenaran:

2). Gerbang AND

Spesifikasi:

Tegangan catu daya

4.75 – 5.25 V (Maks. 7 V)

Tegangan input HIGH

≥ 2 V

Tegangan input LOW

≤ 0.8 V

Arus output HIGH

≤ –0.4 mA

Arus output LOW

≤ 16 mA

Waktu propagasi

t<sub>PLH</sub> = 22 ns, t<sub>PHL</sub> = 15 ns

Arus catu daya

4–8 mA (HIGH), 12–22 mA (LOW)

Suhu operasi

0 °C – 70 °C

Konfigurasi Pin:

Pin Number	Description
1	A Input Gate 1
2	B Input Gate 1
3	Y Output Gate 1
4	A Input Gate 2
5	B Input Gate 2
6	Y Output Gate 2
7	Ground
8	Y Output Gate 3
9	B Input Gate 3
10	A Input Gate 3
11	Y Output Gate 4
12	B Input Gate 4
13	A Input Gate 4
14	Vcc - Positive Supply

Tabel Kebenaran:

Input		Output
A	B	Y
L	L	L
L	H	L
H	L	L
H	H	H

3). Logictoggle



Logic toggle merupakan suatu rangkaian logika digital yang menghasilkan sinyal output biner (logika tinggi atau rendah) secara bergantian (toggle) setiap kali menerima sinyal pemicu (trigger). Rangkaian ini umumnya digunakan untuk mengubah status suatu sistem dari kondisi aktif ke tidak aktif, atau sebaliknya, dengan menggunakan satu tombol atau pulsa logika sebagai input.

4). CLOCK atau generator

Spesifikasi:

Parameter	Nilai Umum

Bentuk Gelombang

Square wave (logika tinggi/rendah)

Tegangan Output

~0 V (LOW) dan ~5 V (HIGH) (TTL) atau ~3.3 V (CMOS)

Frekuensi

Tergantung pengaturan: biasanya 1 Hz–1 MHz

Duty Cycle

50 % (HIGH dan LOW durasinya sama)

Rise/Fall Time

< 10 ns (TTL), < 20 ns (CMOS)

Impedansi Output

~50–100 Ω

Sinkronisasi

Digunakan untuk mencabut data di flip‑flop, register, counter





4. Dasar Teori[Back]



5. Percobaan[Back]

 a. Prosedur

• Siapkan segala komponen yang di butuhkan
• Susun rangkaian sesuai panduan

• Sambungkan rangkaian dengan baterai untuk sumber tenaga
• Hidupkan rangkaian
• Apabila tidak terjadi eror, maka rangkaian selesai dibuat.

Gambar Rangkaian:

 c. Video Simulasi Rangkaian

4.

6. Download File[Back]

File Rangkaian

• Rangkaian 7.23 klik disini

 File Video

• Video 7.23  klik disini

Datasheet

• Download Library disini
• Datasheet 74LS76  klik disini
• Datasheet Gerbang AND klik disini
