4. Regulator Power Supply

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Prosedur Percobaan

3. Rangkaian Simulasi dan Prinsip Kerja

4. Kondisi

5. Video Demo

6. Download File

1. Foto Hardware [Kembali]

ALAT

1. Multimeter

2. Power Supply AC dan DC



BAHAN
1. Resistor

2.  IC Regulator

3. jumper

4. Kapasitor

2. Prosedur Percobaan[Kembali]

a. Susun rangkaian sesuai gambar.

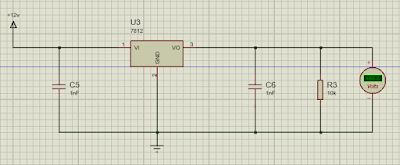

Gambar 4.1 IC regulator dengan kapasitor

Gambar 4.2 IC regulator dengan resistor

b. Hubungkan resistor, transistor, dan kapasitor.

c. Hidupkan power supply dan hubungkan ke rangkaian.

d. Ukur Voutnya

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

Video Simulasi IC Regulator

IC Regulator 7805

IC Regulator 7809

IC Regulator 7812

    Tegangan input yang digunakan adalah 5V atau 12 V dimana arus nya akan masuk ke kaki N (Input) IC Regulator dan akan keluar dari kaki N (output) IC Regulator dan menuju resistor dan berakhir di ground. Tegangan keluaran yang akan didapatkan sesuai dengan jenis IC Regulatornya misalnya IC Regulator 7805 maka tegangan keluarannya adalah 5V dan IC Regulator 7809 adalah 9V dan 7812 adalah 12V. ini berlaku untuk variasi tegangan inputnya lebih besar dari spesifikasinya. Jika tegangan inputnya kecil dari spesifikasinya maka tegangan keluarannya dibawah spesifikasinya.

4. Kondisi[Kembali]

Menghitung nilai Vin, Kapasitor, Resistor dan Vout

5. Video Demo[Kembali]

Video Demo IC Regulator

6. Download File[Kembali]

• Datasheet Baterai [Download]
• Datasheet Kapasitor [Download]
• Datasheet Multimeter [Download]
• Datasheet Resistor [Download]
• Datasheet Transistor [Download]
• File Rangkaian [Download]
• Video Simulasi [Download]
• Video Demo [Download]
• Tugas Pendahuluan [Download]
• Laporan Akhir [Download]
