1. LPF -20dB
A. Alat
1. DC Power Suply
2. Jumper
3. Multimeter
4. Oscilloscope
5. Function Generator
B. Bahan
1. Resistor
2. Modul Elektronika Analog Operational Amplifier 1
2. Prosedur Percobaan[Kembali]
a. Carilah rangkaian LPF -20dB di dalam module RS-A04 Operational Amplifier 2.
b. Hubungkan catu daya modul RS-A04 Opertational Amplifier 2.
c. Hubungkan function generator ke modul RS-A04 Opertational Amplifier 2.
d. Hubungkan probe pertama osiloskop ke V1 dan probe kedua pada Vo.
e. Atur frekuensi sesuai dengan jurnal 100Hz-1kHz.
f. Perhatikan gambar sinyal pada osiloskop.
g. Ukur tegangan input dan output menggunakan multimeter.
h. Catat hasil praktikum ke jurnal yang telah disediakan.
b. Hubungkan catu daya modul RS-A04 Opertational Amplifier 2.
c. Hubungkan function generator ke modul RS-A04 Opertational Amplifier 2.
d. Hubungkan probe pertama osiloskop ke V1 dan probe kedua pada Vo.
e. Atur frekuensi sesuai dengan jurnal 100Hz-1kHz.
f. Perhatikan gambar sinyal pada osiloskop.
g. Ukur tegangan input dan output menggunakan multimeter.
h. Catat hasil praktikum ke jurnal yang telah disediakan.

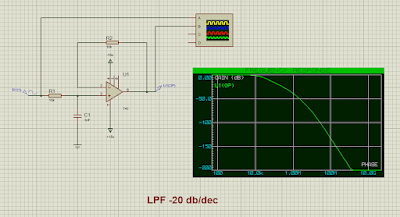

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]
Video Simulasi LPF -20dB
Prinsip kerja:
LPF -20 db/dec memakai 1 resistor di kaki non inverting dan 1 kapasitor dan 1 resistor di kaki inverting yang dihubungkan juga ke output. Grafik frekuensi menunjukkan penurunan -20 db/dec, dimana resistor berfungsi untuk melewati frekuensi rendah sedangkan kapasitor melewati frekuensi tinggi.
Frekuensi: 100Hz-1kHz.
Video Demo LPF -20dB
- Datasheet Baterai [Download]
- Datasheet Kapasitor [Download]
- Datasheet Multimeter [Download]
- Datasheet Resistor [Download]
- Datasheet Transistor [Download]
- Datasheet Diode [Download]
- Datasheet Oscilloscope [Download]
- Datasheet Function Generator [Download]
- Datasheet op amp [Download]
- File Rangkaian [Download]
- Video Simulasi [Download]
- Video Demo [Download]
- Tugas Pendahuluan [Download]
- Laporan Akhir [Download]
